HD-8000

HD-8000设备面板设置非常直观和科学,各类常用操作,信息显示和故障报警一应俱全,并且非常符合用户的操作习惯,简单易用,质量稳定。

HD-8000的功能和特性很多,其优势主要体现在以下八个方面:

  • 01 使用的燃料为煤油,助燃剂为氧气,是目前市场机型中最安全的燃烧模式;
  • 02 喷枪结构依据火箭发电机原理设计,燃烧室压力最高达到150PSI,焰流速度达到2000m/s以上,输出功率大且可无级调节;
  • 03 喷枪采用径向送粉,这种新的注入方法使粉末可较好的溶化并均匀的分布于整个火焰中,提高了覆盖效率和涂层的质量;
  • 04 系统设计将温度范围定位在一定区间,将速度提高作为结构优化的主要目标;经测试证明所制设备的涂层不仅结合强度高,涂层密度高,而且表面应力为压缩应力;
  • 05 系统燃料流量采用全闭环设计,模块化设计,高性能PLC控制,操作安全简便;
  • 06 燃烧设计产生的颗粒速度达1100米/秒(3300至3900 每英尺秒),明显快过其他的HVOF系统;
  • 07 喷涂层厚度大于10mm(压应力涂层),显微硬度高于任何其他HVOF系统(HV-80型喷涂WC-Co涂层显微硬度高达1450,而其他燃气HVOF喷枪喷涂WC-Co涂层显微硬度仅为900~1100);
  • 08 HV-80型实现了绝佳的高压HVOF涂层质量,涂层可以达到90MPa的结合强度。

HV-80S 煤油超音速火焰喷枪技术指标

序号 组件 特点 项目内容参数 备注
1 HV-80S超音速火焰喷枪 1.使用专利的煤油物化喷嘴和燃烧室,燃烧完全,无积炭;
2.焰流速度稳定并高于其他品牌,形成更为强大的喷射力;
3.采用航空级煤油作为燃料,氧气为助燃气体,燃烧温度高,通过拉瓦尔管作用产生7倍超音速焰流。
4.采用独特的双通道水路设计方式,冷却充分,可连续24小时工作。
1、火焰速度:2000m/s
2、火焰温度:3000℃
3、喷涂速率:0-9.6kg/h(碳化钨)
4、粉末颗粒速度:600-1100m/s
5、涂层气孔率:≤1%
6、涂层结合强度:≥70Mpa
7、喷涂粉末粒度:-30+5μm,-38+10μm,-45+15μm
8、冷却方式:水冷
9、冷却水流量:2.3m³/h 10、尺寸和重量: 450*85*170mm, 4.5kg

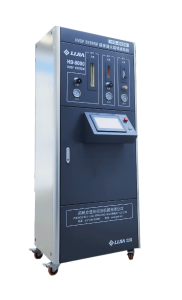

主控柜技术指标

序号 组件 特点 项目内容 参数 备注
1 HD-8000 超音速火焰喷涂控制柜 1.坚固的设计,模块化的布局,高性能PLC控制 2.操作安全简便,免于维护; 3.欧美全进口阀门、压力开关、流量开关、传感器,品质与欧美设备一样。 4.工艺参数在面板上一目了然; 5.一键操作,可实现喷涂过程的半自动化和实时检测,6项报警提示,可对系统故障立即做出响应。 1、输入电源: AC380/3P/50Hz±5% 2、输入功率:5KW 3、控制类型: 浮子流量计+PLC+触摸屏控制 4、煤油压力:1.2Mpa 5、煤油流量: 0~12GPH 6、氧气压力:1.6Mpa 7、氧气流量: 0~2300SCFH 8、载气压力:0.1~1.2Mpa 9、载气流量: 3~15L/min 10、主要配件产地:德国、美国、日本、意大利 11、尺寸和重量: 810*750*1950mm, 175kg

D-3000送粉器技术指标

序号 组件 特点 项目内容 参数 备注
1 D-3000超音速火焰喷涂送粉器 1.该送粉器是以计量盘输出的高精度送粉机构,粉末输出均匀,与刮板式,螺杆、振动式输送相比有更高的精确度。
2.采用小流量的氮气或者氩气为送粉气,粉末随着底部送粉盘转动到达粉末出口,连同送粉气一同进入喷枪内,比传统中高压送粉器节省更多的气体。
3.计量盘式送粉器比传统双桶式的送粉器送粉更精细,粉末颗粒大小范围更宽。
4、采用国际上最新倾斜式结构,方便清理粉末,只需3秒钟就可翻转桶身倒出粉末
1、输入电源: AC220/2P/50Hz±5% 2、输入功率:0.5KW 3、送粉方式:计量盘
4、清粉方式:桶身翻转式
5、粉末干燥功能:加热器(可选)
6、粉筒模式:单筒式
7、自清洁功能:具备
8、存粉筒容积:3.5L
9、送粉气:氮气或氩气
10、送粉气压力:0.15-0.3Mpa
11、载气流量:3~15L/min
12、送粉速度:10-220g/min
13、送粉精度:±1%
14、粉末大小:5-150μm 15、尺寸和重量: 710*390*1300mm, 75kg

KM-80油泵存管系统指标



序号 组件 特点 项目内容 参数 备注
1 油泵存管系统 为设备配套储存和向设备输送航空煤油,采用了韩国进口电机,台湾恒压油泵,经过上百家客户的验证使用,稳定可靠,比其他厂家采用的脉冲式的隔膜泵有更稳定的压力和流量,火焰的焰流非常稳定。 1、输入电源: C380/3P/50Hz±5% 2、输入功率:0.75KW 3、体积200L
4、煤油管理:循环输送+稳定油压(1.3MPa)
5、配套进出油管
6、油泵电机和油泵头采用全进口品牌 7、尺寸和重量: 810*510*460mm, 55kg

DX-30AD冷水系统技术指标

序号 组件 特点 项目内容 参数 备注
1 冷水系统 通过冷水机给喷枪冷却,能够长期的保证喷枪的稳定工作,以获得最佳涂层。提供更多安全保护:压缩机过热保护、过流保护、高低压力保护、超温保护、流量保护、相序/缺相保护,排气过热保护,防冻保护。 1、输入电源: AC380/3P/50Hz±5% 2、输入功率:33.7KW 3、标准制冷量:89.81KW
4、制冷剂:R22
5、冷凝器:翅片式
6、蒸发器:壳管式
7、冷冻水量15.75 m³/h
8、水泵功率:2.2KW
9、水泵压力:0.9Mpa 10、尺寸和重量: 2100*1150*1820mm, 880kg
