此系统的基本原理是将助燃剂氧气通过雾化喷嘴将煤油充分雾化后形成可燃混合气进入燃烧室，点火系统将其点燃后高温高压燃气，经拉伐喷嘴点火燃烧后形成高温高压的超音速焰流，送粉系统将粉末材料从低压区送入焰流中，加温加速后喷向工件表面形成高质量涂层。
| 序号 | 组件 | 特点 | 项目内容参数 | 备注 |
| 1 | HV-80S超音速火焰喷枪 | 1.使用专利的煤油物化喷嘴和燃烧室，燃烧完全，无积炭； 2.焰流速度稳定并高于其他品牌，形成更为强大的喷射力； 3.采用航空级煤油作为燃料，氧气为助燃气体，燃烧温度高，通过拉瓦尔管作用产生7倍超音速焰流。 4.采用独特的双通道水路设计方式，冷却充分，可连续24小时工作。 |
1、火焰速度:2000m/s 2、火焰温度:3000℃ 3、喷涂速率：0-9.6kg/h（碳化钨） 4、粉末颗粒速度：1100m/s 5、涂层气孔率:≤1% 6、涂层结合强度:≥70Mpa 7、喷涂粉末粒度:-30+5μm，-38+10μm，-45+15μm 8、冷却方式：水冷 9、冷却水流量：2.3m³/h 10、尺寸和重量： 410*80*110mm, 4.5kg |
| 序号 | 组件 | 特点 | 项目内容参数 | 备注 |

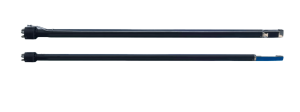

| 1 | HV-80D/HV-80E型煤油超音速火焰内孔喷涂枪 | 1.煤油和氧气作为喷枪的燃料，安全性高，适应的粉末较多； 2.喷嘴火焰方向设计为90°或60°夹角，枪体主体不用再倾斜，喷枪火焰可以直接垂直于工件内部表面； 3.两种旋转模式：①喷枪不动，工件旋转，②喷枪旋转，工件不动。 4.喷枪的主体可以采用轻型耐高温材质作为延长杆，可以定制1-3米不等的延长杆。 5.喷枪配套全闭环控制系统，采用质量流量控制器，保证了喷涂的稳定性。 |
1、火焰速度:2000m/s 2、火焰温度:3000℃ 3、喷涂速率：0-2.4kg/h（碳化钨） 4、涂层气孔率:<1% 5、涂层结合强度:≥60Mpa 6、喷涂粉末粒度:-2-10μm，5-15μm 7、冷却方式：水冷 8、冷却水流量：1.6m³/h 10、尺寸和重量： 80-600mm， 8-20(可定制长度） |
| 序号 | 组件 | 特点 | 项目内容 参数 | 备注 |
| 1 | HV-8000H全智能 超音速火焰喷涂控制柜 | 1.全进口核心配件，进口质量流量计，全闭环系统，高性能PLC控制
2、坚固的设计，欧美全进口阀门、压力开关、流量开关、传感器，品质与欧美设备一样。 3、触摸屏操作，智能自动化运行； 4、工艺参数在触摸屏面板上一目了然； 5、一键操作，可实现喷涂过程的自动化和实时检测，7项报警提示，可对系统故障立即做出响应。 |
1、输入电源：
AC380/3P/50Hz±5%
2、输入功率：5KW 3、程序控制：全闭环PLC控制 4、界面控制：12寸触摸屏 5、流量控制：欧美进口质量流量控制器 6、煤油压力：1.2Mpa 7、煤油流量： 0-12GPH 8、氧气压力：1.6Mpa 8、氧气流量: 0~2300SCFH 9、载气压力：1.2Mpa 10、载气流量: 3-30L/min 11、主要配件产地：德国、美国、日本、意大利 12、尺寸和重量： 1300*800*1420mm, 230kg |
| 序号 | 组件 | 特点 | 项目内容 参数 | 备注 |
| 1 | C-1000DA送粉器技术指标 | 1.该送粉器是以转盘刮板式输出的高精度送粉机构，粉末输出均匀。 2.送粉器配有触摸屏和进口品牌质量流量控制器，载气流量输送更精准。 3.采用小流量的氮气或者氩气为送粉气，粉末随着底部送粉盘转动到达粉末出口，连同送粉气一同进入喷枪内，比传统中高压送粉器节省更多的气体。 4、粉末颗粒大小范围宽。 5、采用国际上最新倾斜式结构，方便清理粉末，只需3秒钟就可翻转桶身倒出粉末 |
1、输入电源：
AC220/2P/50Hz±5%
2、输入功率：0.5KW 3、送粉方式：刮盘式 4、清粉方式：桶身翻转式 5、气体控制模式：韩国LINETECH质量流量控制器 6、粉筒模式：单筒式 7、自清洁功能：具备 8、存粉筒容积:3L 9、送粉气:氮气或氩气 10、送粉气压力:0.15-0.5Mpa 11、载气流量：3~15L/min 12、送粉速度:10-280g/min 13、送粉精度:±1% 14、粉末大小:5-150μm |
| 序号 | 组件 | 特点 | 项目内容 参数 | 备注 |
| 1 | 油泵存管系统 | 为设备配套储存和向设备输送航空煤油，采用了韩国进口电机，台湾恒压油泵，经过上百家客户的验证使用，稳定可靠，比其他厂家采用的脉冲式的隔膜泵有更稳定的压力和流量，火焰的焰流非常稳定。 | 1、输入电源：
C380/3P/50Hz±5%
2、输入功率：1.5KW 3、体积200L 4、煤油管理：循环输送+稳定油压（1.3MPa） 5、配套进出油管 6、油泵电机和油泵头采用全进口品牌 7、尺寸和重量： 805*510*455mm, 75kg |
| 序号 | 组件 | 特点 | 项目内容 参数 | 备注 |
| 1 | 冷水系统 | 通过冷水机给喷枪冷却，能够长期的保证喷枪的稳定工作，以获得最佳涂层。提供更多安全保护：压缩机过热保护、过流保护、高低压力保护、超温保护、流量保护、相序/缺相保护，排气过热保护，防冻保护。 | 1、输入电源：
AC380/3P/50Hz±5%
2、输入功率：33.7KW 3、标准制冷量：89.81KW 4、制冷剂：R22 5、冷凝器：翅片式 6、蒸发器：壳管式 7、冷冻水量15.75 m³/h 8、水泵功率：2.2KW 9、水泵压力：0.9Mpa 10、尺寸和重量： 2100*1150*1820mm， 880kg |
